壓接銅束-兆正精密有限公司
銅束套管，簡稱銅束、銅套或軟管銅套圈，銅束套管用於高壓軟管兩端與接頭處的連結，讓接頭與軟管緊密結合，避免脫落。
#銅束套管#壓接銅束#銅殼#高壓管銅束套#膠管銅套
壓接銅束
壓接銅束（Brass crimp ferrule）
簡稱銅束、銅套、銅束套管、高壓管銅束套、膠管銅套或軟管銅套圈，銅束套管用於高壓軟管兩端與接頭處的連結，讓接頭與軟管緊密結合，避免脫落。
在很多不同的應用場合中得到廣泛使用，包括瓦斯管、冷煤管、噴漆管、潛水管、氧氣乙炔管等等。
它們的主要功能是固定和保護管道接頭，並提供穩固的密封和強度。
通過使用不同的材料和設計，壓接銅束可以滿足不同的應用需求和要求，並提供不同的功能和性能。
適用管徑
銅束套管之內徑稍大於軟管之外徑階適用，下表為軟管孔內徑大小，依軟管材質不同、厚度即不同，導致軟管外徑不同，主要還是以軟管外徑為主。
銅束規格表
單位：mm
| 適用軟管 | 規格 | 內徑 | 外徑 | 總長 | 厚度 | 編號名稱 |
| 一分管 | 8.5 x 21 | 8.5 | 9.5 | 21 | 0.5 | Cu085210 |
| 一分管 | 9 x 21 | 9 | 10 | 21 | 0.5 | Cu090210 |
| 一分管 | 9.5 x 21 | 9.5 | 10.5 | 21 | 0.5 | Cu095210 |
| 一分半管 | 11.7 x 19 | 11.7 | 12.7 | 19 | 0.5 | Cu117190 |
| 一分半管 | 11.7 x 23 | 11.7 | 12.7 | 23 | 0.5 | Cu117230 |
| 一分半管 | 12.2 x 19 | 12.2 | 13.2 | 19 | 0.5 | Cu122190 |
| 一分半管 | 12.2 x 23 | 12.2 | 13.2 | 23 | 0.5 | Cu122230 |
| 一分半管 | 12.5 x 23 | 12.5 | 13.5 | 23 | 0.5 | Cu125230 |
| 兩分管 | 13 x 19 | 13 | 14 | 19 | 0.5 | Cu130190 |
| 兩分管 | 13 x 23 | 13 | 14 | 23 | 0.5 | Cu130230 |
| 兩分管 | 13.5 x 23 | 13.5 | 14.5 | 23 | 0.5 | Cu135230 |
| 兩分半管 | 14.2 x 23 | 14.2 | 15.2 | 23 | 0.5 | Cu142230 |
| 兩分半管 | 14.5 x 23 | 14.5 | 15.5 | 23 | 0.5 | Cu145230 |
| 兩分半管 | 15.4 x 23 | 15.4 | 16.4 | 23 | 0.5 | Cu154230 |
| 兩分半管 | 16.2 x 23 | 16.2 | 17.2 | 23 | 0.5 | Cu162230 |
| 三分管 | 17.2 x 23 | 17.2 | 18.2 | 23 | 0.5 | Cu172230 |
| 三分管 | 17.5 x 23 | 17.5 | 18.5 | 23 | 0.5 | Cu175230 |
| 三分管 | 18 x 23 | 18 | 19 | 23 | 0.5 | Cu180230 |
| 三分管 | 19 x 23 | 19 | 20 | 23 | 0.5 | Cu190230 |
| 四分管 | 20.5 x 23 | 20.5 | 21.5 | 23 | 0.5 | Cu205230 |
| 四分管 | 22.5 x 23 | 22.5 | 23.5 | 23 | 0.5 | Cu225230 |
| 四分管 | 23.5 x 23 | 23.2 | 24.2 | 23 | 0.5 | Cu232230 |
| 五分管 | 24.5 x 23 | 24.5 | 25.5 | 23 | 0.5 | Cu245230 |
| 七分管 | 30 x 23 | 30 | 31 | 23 | 0.5 | Cu300230 |
| 七分管 | 30.5 x 39.5 | 30.5 | 31.5 | 39.5 | 0.5 | Cu305315 |
| 20 x 10 | 20 | 21 | 10 | 0.5 | Cu200100 | |
| 22 x 10 | 22 | 23 | 10 | 0.5 | Cu220100 | |
| 27 x 10 | 27 | 28 | 10 | 0.5 | Cu270100 |
各式銅束圖
銅束可壓接產品範例

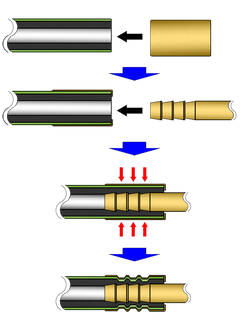

銅束用途與壓接步驟
-
